Vous savez que j’apprécie particulièrement la marque américaine Kreg, c’est donc vers celle-ci que je me suis dirigé pour me fabriquer une table de défonceuse (ou “table à toupie”, comme disent nos amis d’outre-Atlantique).
A quoi ça sert ? A utiliser sa défonceuse non pas en la tenant dans les mains (on dit alors “à la volée”) mais en la fixant sous un plateau afin de ne pas devoir la maintenir et ainsi pouvoir usiner directement une pièce de bois. Un confort indéniable, surtout pour les petites pièces.
Chez Kreg, on peut tout acheter séparément. Voici donc ci-dessous, et de bas en haut, les éléments constitutifs : à savoir le piètement (dit “universel”), le plateau et le guide longitudinal.
Le piètement
Ceux qui suivent le blog sur Facebook ont sans doute vu que j’avais reçu quelques outils Bessey pour Noël…
Voici donc l’outil multifonctions Bessey DMT :
Très pratique pour ouvrir les emballages carton, n’est-ce pas ? 🙂
Plus sérieusement, le premier carton contient donc le support.
Quasi rien que de l’acier dans ce carton, je peux vous assurer que ça pèse très très lourd (plus de 20 kg au total) !
Kreg est une marque américaine, on ne peut pas le nier :
On commence donc par monter le support, avec un premier côté.
C’est très bien pensé, il suffit d’aligner les traverses sur les montants, il est impossible de se tromper.
Ensuite on place les boulons et les écrous.
Une petite vérification de l’équerrage permet de s’assurer que le support sera bien construit.
Pour serrer les écrous, un racagnac est presque indispensable !
Premier côté monté.
Sur la photo ci-dessous, vous pouvez voir que, sur les faces extérieures, les boulons sont plats.
On appelle cela des boulons de carrosserie.
Ca tient (déjà) tout seul !
Pour l’autre côté, c’est exactement la même chose.
Et voilà.
Remarquez l’épaisseur de l’acier et la qualité de la finition.
Pas une bavure, c’est parfait !
Pour les traverses latérales, on procède encore une fois de la même manière.
Ici aussi, vous pouvez constater que tout est bien conçu.
Vérification de l’équerrage….
…. et on serre !
Le fond et les côtés du support sont montés.
Il ne reste plus qu’à installer le montant frontal.
Pour vérifier que tout est bien OK, et comme le sol de mon garage n’est pas particulièrement plat, je place le piètement sur ma table Festool MFT. Tout est ok !
C’est maintenant au tour des pieds réglables en hauteur.
Rien de sorcier, puisqu’il s’agit des mêmes boulons/écrous.
Remarquez que Kreg anticipe puisqu’on à la possibilité de mettre 4 boulons/écrous par pied.
Cela permet, si jamais, de mettre un boulon à chaque extrémité du réglage afin de garder un maximum de stabilité.
Ca commence à prendre forme…
En plus des pieds réglables, la fourniture comprend aussi des patins, eux aussi réglables en hauteur.
Ils se fixent également très facilement.
Pour ma part, je décide de les mettre au plus “bas”. Ils serviront surtout d’ajustement supplémentaire en cas de sol irrégulier.
Et voilà !
La hauteur totale dans la configuration ci-dessus est de 95,5cm.
Pour info, la table MFT à côté (ancien modèle) culmine à 82cm.
On me dit dans l’oreillette qu’un support en acier de ce type ne doit pas être très stable… je peux vous assurer que ça l’est !
Dans le carton, et comme expliqué dans le mode d’emploi, on retrouve encore quelques vis destinées à fixer, par exemple, un plateau Kreg.
La table
La plateau, appelé “table de précision” est assez épais et lourd,.
On y retrouve un trou rectangulaire, un rail ainsi q’une plaque percée amovible.
Tout est bien emballé, avec plusieurs épaisseurs de carton sur les côtés.

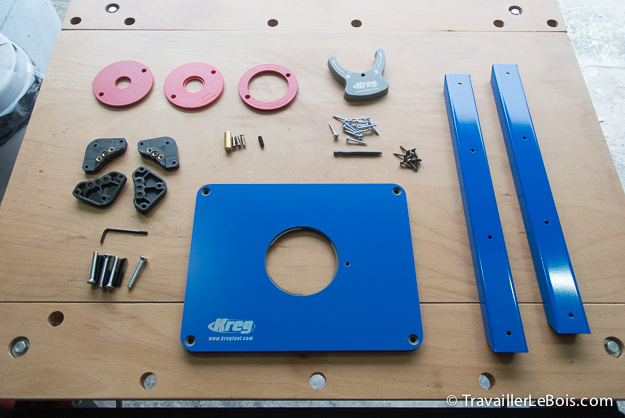

Les pièces détachées :
Et le plateau en lui-même (dimensions : 80x60cm) :
J’ai été particulièrement surpris par le revêtement de cette table.
Je m’attendais à une sorte de plastique lisse… pas du tout !
Comme vous pouvez le voir sur la photo ci-dessous, la surface du plateau est semblable à celle d’une balle de golf. Kreg l’a appelée : “Easy-Slide Micro-Dot”.
En tous cas, ça sent bon la qualité. L’épaisseur du MDF est également assez importante.
Le rail en aluminium anodisé, appelé “coulisse Combo-Trak”.
La première étape consiste à fixer le rail.
Ce n’est pas très compliqué car les trous sont déjà prépercés..
Comme disent les américains, c’est “flush” ! 🙂
Il faut, ensuite, retourner le plateau afin d’y fixer les autres éléments du kit.
On peut, ici, voir que mon plateau a été fabriqué en août 2013.
Tout est prépercé, il n’y a donc quasi pas d’erreur possible.
On fixe donc les entretoises (destinées à rigidifier le plateau).
A noter que l’emprunte des vis est de type “carrée”, comme les vis des gabarits de perçage “Pocket-Hole” de Kreg.
Que ceux qui ne possèdent pas de gabarit Kreg se rassurent, l’embout fait partie de la fourniture.
Au tour des patins réglables :
Quand je vous disais que tout était prépercé. 🙂
Et si ça ne suffisait pas, il y a même une petite butée pour caler correctement le patin dans l’angle :
Comme vous le verrez plus bas, les vis jaunâtres servent à régler la hauteur de la plaque…
Voilà pour le dessous.
Avant de retourner le tout, c’est le moment de fixer le support (à l’envers).
C’est toujours prépercé….
Par contre, et là, je pense que c’est la seul “défaut” que j’ai pu trouver dans la conception, Kreg n’a pas pensé à fournir un embout de vissage assez long !
Mais l’embout fourni dans le gabarit de perçage que je possède déjà est parfait pour cette tâche :
Toutes les vis sont mises dessous.
On ne peut pas dire que la rigidité soit douteuse, n’est-ce pas ?
Et on retourne le tout :
Comme indiqué plus haut, une plaque d’insertion “standard” est fournie.
Elle rentre, d’ailleurs, parfaitement dans le trou. A peine quelques dixièmes de marge !
Elle est, par contre, trop basse, il va falloir la remonter.
Pour cela, ça se passe en dessous du plateau.
Il suffit, avec la clé hexagonale livrée, de faire remonter les vis de calage.
A ce propos, je me demandais pourquoi ces vis étaient à moitié recouvertes d’une sorte de pellicule jaunâtre… cela sert simplement à “épaissir” un peu le pas de vis afin les vibrations de la défonceuses ne desserrent les réglables en cours d’usinage.
Encore une fois bien pensé de la part de Kreg !
De nouveau, grâce à ce réglage, c’est parfaitement “flush” !
C’est beau, non ? 🙂
Il ne reste plus qu’à fixer la plaque.
Ce petit accessoire doré est ce qu’on appelle, une “vis de départ”.
Elle s’utilise comme butée avec une fraise à roulement et est particulièrement utile pour usiner des rebords courbés. Mais on verra ça dans un prochain article…
La pièce en plastique rouge qu’on peut voir sur la photo ci-dessous est un “anneau de réduction”. Cela sert simplement à combler le vide qu’il peut y avoir entre la fraise de défonceuse et le bord de la plaque.
A noter, le système qui permet de verrouiller (ou déverrouiller) très facilement ces anneaux de réduction.
Tout cela commence à ressembler à une table de défonceuse !
Le guide longitudinal
Dernière accessoire à mettre en place, le guide.
Dès l’ouverture du carton, on sent de nouveau qu’on a affaire à de la qualité….
Encore beaucoup d’acier dans cette fourniture…
La première étape consiste à fixer le support de table.
Rien de compliqué, c’était prépercé ! 🙂
Ensuite la traverse de fixation…
… sur laquelle vient coulisser le bloc de serrage.
Cette pièce est, en fait, celle qui servira à régler la position du guide par rapport à la table.
2 petites vis en nylon rivent le guide en éliminant le jeu et permettent un meilleur mouvement de la traverse de fixation.
Le support destiné à accueillir le guide :
En parlant de guide en acier (qu’on a aperçu à l’ouverture du carton), il faut d’abord lui mettre un petit cache de fermeture de chaque côté.
Et puisque que la défonceuse va sans doute produire quelques copeaux (ou du moins de la sciure…), le guide est pourvu d’un système permettant d’y relier un aspirateur.
Décidément, rien n’est laissé au hasard chez Kreg : des petits butoirs qu’on fixe sous le guide permettent, eux, un mouvement régulier de celui-ci sur le plateau de la table. Top !
Le guide est composé d’un rail en acier, mais aussi de parties coulisantes en MDF.
Il n’y a qu’à insérer les contre-écrous le long du rail.
Les 3 petites vis servent à serrer (ou desserrer) ces parties réglables afin de les ajuster au mieux de part et d’autre de la “lumière” du guide.
Le guide peut, maintenant, être fixé à son support coulissant.
Mais avant de tout serrer, il convient de vérifier la parallélisme du guide par rapport au rail (guide d’onglet) de la table.
C’est OK…
… on peut serrer !

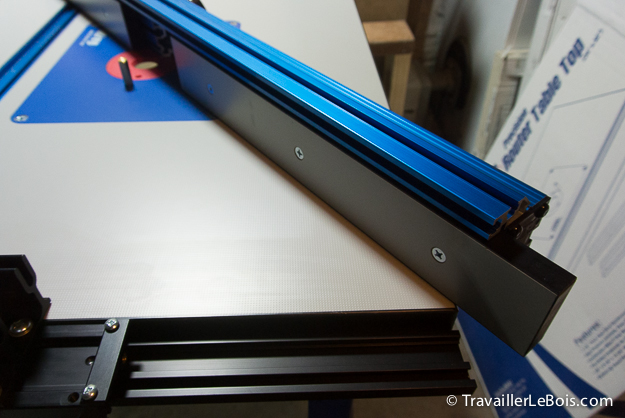

Pour ceux qui doutent de cet ajustement, jetez un oeil à l’alignement des micro perforations de la table par rapport au guide…
Mais bien que le système soit relativement rigide, Kreg a quand même prévu un deuxième point de serrage, de l’autre côté du guide.
Pour déverrouiller, il suffit de tourner l’écrou papillon (et inversement).
Comme il s’agit d’un guide “de précision”, on y fixe une graduation.
Celle-ci se présente sous forme d’un ruban métallique autocollant.
Dans la documentation, Kreg préconise l’utilisation de ciseaux “solides”.
Ici encore le Bessey DMT est bien pratique ! 🙂
On colle…
Double échelle… en inches (en noir) et cm (en rouge).

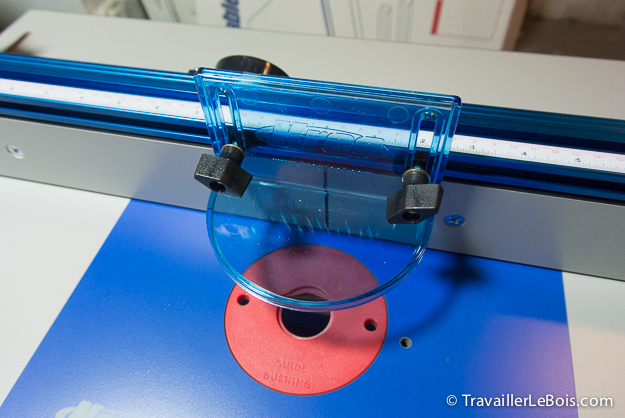

Le protecteur de guide, réglable en hauteur et en largeur.
Dernière chose, l’installation de la graduation de position du guide.
Avec, en plus cette fois, une petite loupe.
Ca devient sérieux ! 🙂
Et voilà la table entièrement montée :
Comme vous avez pu le constater, le système Kreg est un système très bien conçu et très complet. Les matériaux utilisés sont épais et rigide, c’est vraiment qualitatif !
Rien à dire au niveau du montage car le mode d’emploi est “on ne peut plus” clair, en français et avec des illustrations détaillées.
J’espère que ce reportage vous a plu et permettra même à certains de se fabriquer un système de défonceuse sous table “home made” en s’inspirant des détails présentés.
Pourquoi pas, d’ailleurs, en se procurant simplement soit le support, le plateau et encore le guide de précision Kreg !?
Car, OUI, il y a moyen d’utiliser sans problème chaque partie dans une configuration personnelle. C’est à dire en utilisant, par exemple, un meuble maison comme support, ou encore en adaptant le guide sur sa propre table.
Pour ma part, il me restera maintenant à y monter ma défonceuse et à réaliser les premiers usinages…
Mais ça, ça fera l’objet d’un prochain article ! 🙂
