Vous commencez certainement à savoir que je suis un fidèle spectateur des vidéos américaines sur le travail du bois.
Les américains (et les canadiens) ont, en effet, une “culture du bois” qui est beaucoup plus importante que chez nous et, surtout, ils aiment partager à ce sujet…
Alors quand Marc Spagnuolo (The Wood Whisperer) propose de réaliser un projet en permettant, par la même occasion, de participer à la lutte contre le cancer, j’ai tout de suite eu envie de relever le challenge ! 🙂
En relevant ce “défi”, les menuisiers (amateurs ou non) du monde entier peuvent ainsi soutenir l’association “Woodworkers Fighting Cancer” dont il est fondateur.
Comment ? En envoyant une photo d’un coffre à jouets basé sur ses plans, Marc Spagnuolo versera $5 (par projet) à l’association caritative. Le but étant de récolter $15,000 avant la date limite fixée au 30 novembre 2014.
Pour être tout à fait complet, j’ai été motivé par le principe, mais aussi par le fait que je cherchais un chouette cadeau d’anniversaire pour mon filleul Gaspard qui allait fêter ses 1 an.
Mais trêve de blabla, passons à la réalisation du coffre ! 🙂
J’ai commencé par télécharger les plans du coffre de Marc Spagnuolo.
Mais ceux-ci étant en “inches” (unité de mesures américaine), j’ai recréé le coffre sur SketchUp.
J’avais donc toutes mes mesures et une fiche débit… direction la GSB (grande surface de bricolage) locale pour m’approvisionner en bois.
J’ai choisi du bois déjà raboté et des panneaux en sapin lamellé collé, pour gagner un peu de temps…
Le poste de travail en place dans le garage…
Première chose à faire : couper les planches à la bonne longueur.
Pour cela, j’utilise ma fidèle scie à onglet Metabo KGS 216 M (présentée ici).
Pour la “répétabilité”, je reprends la planche précédente à chaque nouvelle coupe.
Les planches coupées à dimensions.
Maintenant, comme je dois avoir des planches parfaitement égales, je les recoupe toutes en même temps.
Je suis, ici, aux limites de hauteur de ma scie avec sa (petite) lame de 216mm.
Et voilà.
Ensuite les panneaux.
Comme je pars d’un panneau de 250cm, j’utilise ma servante d’atelier Wolfcraft en prolongement de mon établi Festool MFT.

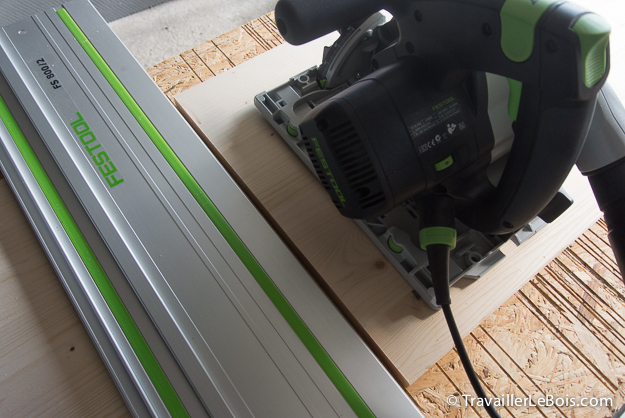

La scie Festool TS55 est toujours bien pratique avec son rail de guidage.

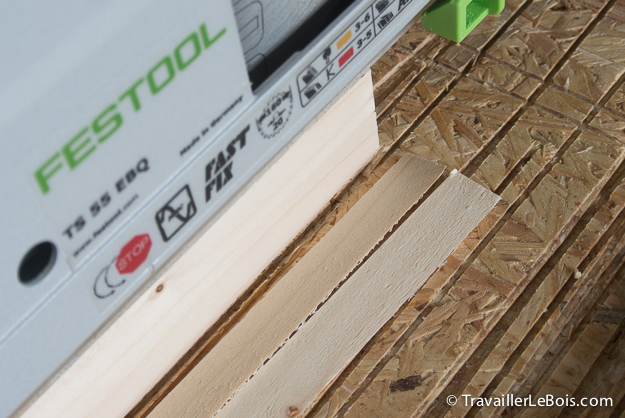

Une coupe parfaite le long du pare-éclats.
D’une précision diabolique, ce genre de scie permet de couper 4-5mm (ou moins) sans aucun problème.
J’ai, en fait, commencé par retirer les côtés chanfreinés de mes planches de sapin.
Et voici les parois latérales du coffre découpées.
La structure du coffre est débitée.
Il me faut, maintenant, tracer l’arrondi sur les traverses
L’occasion de tester un petit outil bien pratique… le Kreg Multi-Mark.
Pour tracer l’arrondi, j’ai réalisé un petit gabarit à l’aide d’une planche de MDF de 6mm que j’ai cintrée avec une corde.
Je place le gabarit sur les bords inférieurs de la planche, et trace au plus près de mon trait…
Ensuite, coupe à la scie sauteuse (utilisée à l’envers pour une meilleure visibilité).
Ce qui donne quelque chose d’à peu près correct. 😀
Ce qui n’est pas très grave, puisque l’idée est de peaufiner l’arrondi à l’aide de ma ponceuse à cylindre oscillant Triton (présentée ici).
Vraiment une machine très pratique !
Et voilà une courbe plus jolie.
Je reporte ensuite sur les autres planches.
Et, afin d’uniformiser les courbes, je maintiens les planches de même taille à l’aide d’un serre-joint Bessey K Body REVO.
Beau résultat !
Je fais de même pour les traverses plus longues.
La technique fonctionne franchement bien. 🙂
Première mise en situation de la structure du coffre.

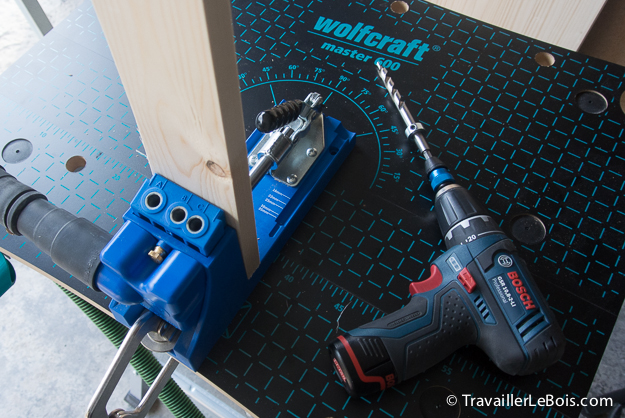

Pour les fixations, je décide d’utiliser mon gabarit de perçage Kreg K4 MS (présenté ici).
Le gabarit est fixé sur un établi Wolfcraft Master 600 qui a la particularité de proposer une graduation sur son plateau.
Le principe des vis biaises est assez simple…
… ça va donc vite.
Ensuite les côtés :
Pour info, j’utilise également un petit adaptateur rapide de chez Kreg.
Celui-ci permet de “switcher” rapidement entre la mèche de forage et l’embout de vissage.
Très pratique !
Il n’y a donc plus qu’à visser !
Le gros avantage du système Kreg, c’est que c’est tout de suite assemblé et fixé.
Je fais de même pour les panneaux.
Des p’tits trous, toujours des p’tits trous…

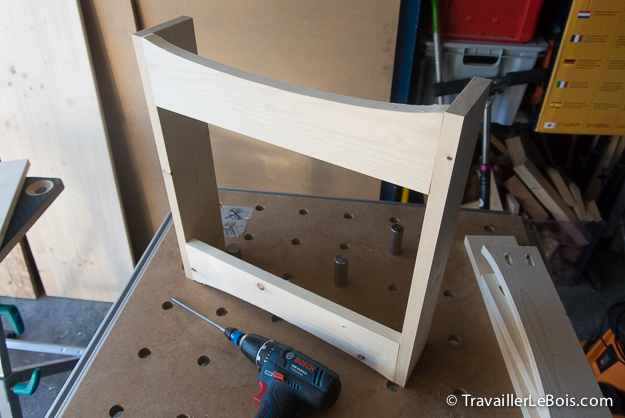

Un premier côté.
Et, quelques minutes plus tard, l’autre côté.
Petite explication sur la forme des côtés, ceux-ci permettent d’y ranger des livres…

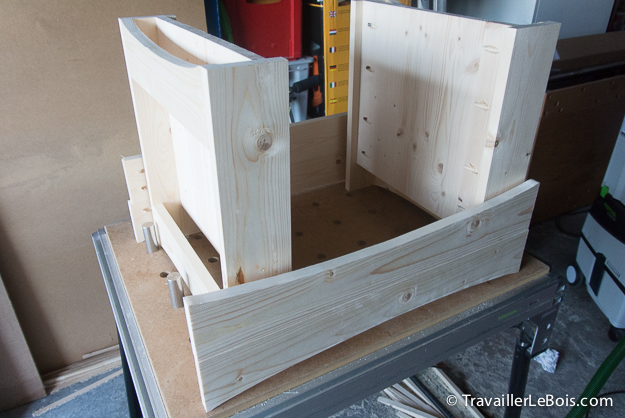

On passe au traverses qui relieront les côtés.
Tous les trous sont faits…
… il n’y a plus qu’à visser.
J’insiste mais c’est vraiment pratique de pouvoir monter la structure d’une réalisation sans devoir attendre que la colle sèche !
Une étape de finie.
Passons au fond.
D’abord retirer les côtés chanfreinés.
Puis les vis à l’aide du gabarit Kreg.
Petite remarque, j’ai lu par-ci, par-là que le gabarit modèle “K4” était moins pratique que les autres car la poignée de serrage était située de l’autre côté des pièces à usiner…
Franchement, malgré la taille relativement importante de mes panneaux, je n’ai eu aucun problème !
Plus qu’à fixer le fond, par le dessous afin de dissimuler les vis.
Et voilà.
Il est temps, maintenant, de fabriquer le couvercle.
Pour cela, je découpe des planches dans le sens de la longueur, afin de réaliser un encadrement.
Elles seront également assemblées à l’aide du gabarit Kreg.
Plus qu’à visser…
La ceinture est prête.
Il n’y a plus qu’à y insérer le plateau supérieur.

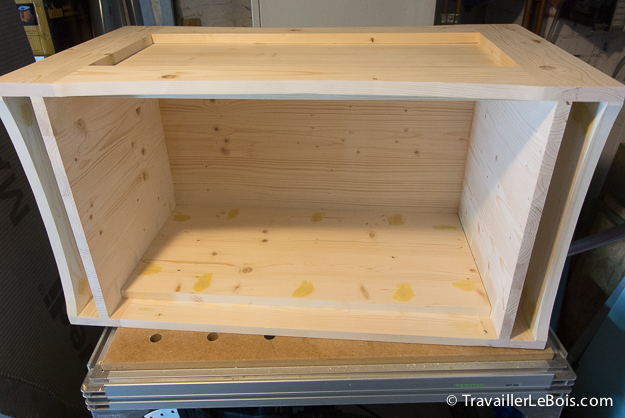

Le tout en situation :
Comme je suis un peu maniaque, j’ai choisi de reboucher TOUS les trous des vis.
Pour cela, j’utilise un enduit de rebouchage de la marque Polyfilla appelé : bois pétrissable.
Comme les cavités sont relativement importante, je procède en deux passes.
Entre deux, il faut poncer… l’occasion d’utiliser ma ponceuse Festool RO90.
Parfaite pour ce genre de travail !
On peut voir, sur la photo ci-dessous, que les trous (à droite) sont “à moitié” rebouchés.
Pratique, la petite ponceuse Festool RO90 avec son patin triangulaire !
Le plateau supérieur (à l’envers) après un premier ponçage.
Cet enduit est facile à appliquer, mais sèche vraiment très vite, il faut donc soigner le contact du contenu du pot avec l’air libre…
Mais, même si ça sèche très vite, il faut attendre un peu.
J’en profite, pendant ce temps, pour peindre le dessus du coffre.
J’ai choisi une peinture grise, un peu comme les plaques de route des Lego. 🙂

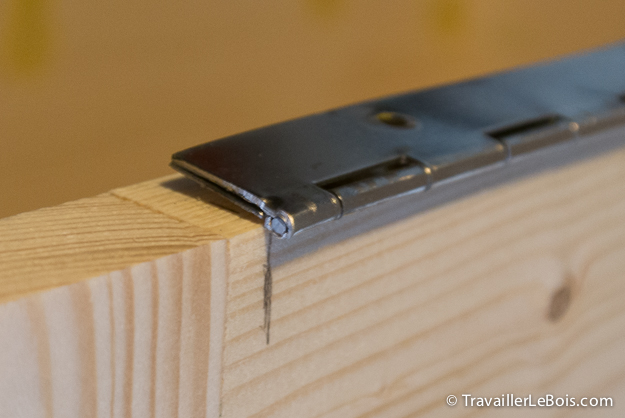

Ce couvercle va être fixé à l’aide d’une charnière dite “piano”.
Pour la mettre à la bonne dimension, j’utilise ma scie à métaux Facom PG 601.
Quelques secondes suffisent pour couper l’acier…
Et voici notre charnière prête à être fixée au coffre.
Mais, avant ça, je décide de l’intégrer dans l’épaisseur du bois.
Je sors donc mon affleureuse Maktec MT372 (présentée ici).
Et, à l’aide d’une petite fraise droite, j’usine un décaissement d’un peu plus d’1mm.
Juste ce qu’il faut !
Je procède de la même manière pour le couvercle.
Mais la fraise étant ronde, il faut fignoler à l’aide… d’un ciseau à bois !
Parfait.
La charnière est, maintenant, parfaitement intégrée.
Et, tant qu’on y est, je réalise un petit chanfrein avec une fraise à 45°.
Très maniable, une affleureuse, rien à voir avec une défonceuse (même petite) !
Même procédé pour le couvercle, bien sûr.
Avant :
Après :
Mais, avec tout ça, la charnière n’est toujours pas fixée. 🙂
Je fixe d’abord côté couvercle.
Puis sur le coffre en lui-même, en mettant celui-ci en position.
Résultat impeccable. 🙂
Ouvert/fermé…
Ca prend forme !
Avant dernière étape, la protection du bois (brut), à l’aide d’un verni pour parquet.
Un verni incolore.
Le résultat après la première couche.
Je vous ai épargné les étapes d’égrenage intermédiaire et de deuxième couche pour aller directement à la pose et fixation d’un compas pour coffre.
Celui-ci permet de retenir le couvercle ouvert, mais l’empêche aussi de retomber brusquement.
Il reste une étape…
… la fixation d’une plaque DUPLO.
J’ai choisi de la visser, et non de la coller, afin de pouvoir la remplacer dans quelques années par une plaque LEGO.
Le coffre fini !
Je suis assez content du résultat, sauf peut-être les traces de pâtes à bois un peu trop visibles…
Mais je n’étais pas obligé de reboucher tous les trous, surtout ceux qui ne sont pas visibles une fois le coffre fermé.
Un bel espace de rangement, non ?
Depuis la réalisation, le coffre a été offert à mon filleul et trône, actuellement, au milieu du salon de ses parents.
Sans l’avoir prévu, on peut même y déposer un petite caisse de chez Ikea !
J’avoue avoir hésité à le peindre… mais c’est tellement beau du bois que j’ai renoncé.
Et je ne le regrette pas !
Pour finir, une photo “en situation”, avec Gaspard qui joue dessus.
La plus belle des récompenses !! 🙂
Voilà pour ce petit projet qui m’a apporté beaucoup de plaisir durant la réalisation.
J’ai volontairement suivi la méthode de Marc Spagnuolo en utilisant principalement le (très pratique) gabarit Kreg.
Il faut savoir que je n’ai pris aucune mesure en cours de perçage/vissage/montage, c’est assez marrant !
Je dois, par ailleurs, avouer qu’en cours de montage, je me suis rendu compte que je ne collais pas les éléments entre eux.
Pris de remords, j’ai démonté les traverses supérieures et les plateaux pour finalement les coller avant de les revisser.
Je pense que ce n’était pas nécessaire mais…. j’ai pris l’habitude de faire ce qui me tracassait, même s’il fallait y passer du temps.
Pour ceux que ça intéresse le plan (en mm) est disponible en téléchargement.
Plus qu’à envoyer une photo de ma réalisation à Marc Spagnuolo pour qu’il verse les $5 à l’association ! 🙂
A bientôt sur TravaillerLeBois.com.
