Le montage de ma table de défonceuse Kreg (présentée dans cet article) m’a fait réfléchir à l’acquisition d’une défonceuse dédiée.

Je posséde déjà un modèle de chez Festool (OF 1010) mais celle-ci, modèle “une main”, de petite taille et avec une puissance de 1010W, est plutôt destinée à être utilisée à la volée.

Après quelques recherches, j’ai vite constaté que Triton proposaient des défonceuses particulièrement adaptées pour cet usage. Elles ont, en effet, la particularité de posséder, d’abord un blocage automatique de l’arbre (pratique pour changer la fraise) mais aussi, et surtout, un système d’ascenseur pour montage sous table.

Partant du principe qu’une “grosse” défonceuse pourrait aussi me servir pour des travaux plus lourds, je me suis décidé pour la Triton TRA001 que voici.

Le traditionnel déballage est toujours un moment plaisant pour l’amateur d’outils que je suis. 🙂

Tout est bien calé. Emballage soigné, donc !

La fourniture comporte :

• la défonceuse Triton TRA001
• une plaque de guidage avec un guide parallèle
• deux pinces de serrage
• une poignée remontoir pour le réglage de la hauteur de table
• une clé
• le manuel d’utilisation

La bête… 6kg quand même !

L’interrupteur de mise sous tension est protégé par un cache rétractable transparent, empêchant la mise en marche accidentelle de la défonceuse. Une belle sécurité !

Une poignée avec, en son centre, ce que Triton appelle un “sélecteur de mode de plongée” (j’y reviendrai plus loin).

Vue du dessus de la même poignée, d’où l’on peut voir aussi le cache — amovible — de ressort de plongée (à gauche, avec l’inscription “Triton”) ainsi que le dispositif de réglage micrométrique (à droite).

Le régulateur micrométrique

La molette du régulateur de vitesse.

Le bouton de verrouillage de la butée de profondeur.

Le butoir de tourelle (permettant de prédéfinir jusqu’à 3 profondeurs de plongée).

La manette de verrouillage de la plongée.

Sur la base de la défonceuse, on retrouve les boutons de montage de la plaque de guidage.

Je parlais, plus haut, du cache de ressort de plongée, le voici en gros plan.
Nous reviendrons sur lui lors d’un prochain article (qui traitera de la mise sous table de cette défonceuse).

De même pour le point d’attache (visible sur la photo ci-dessous), qui sert à régler la hauteur de de fraisage… quand la défonceuse se trouve la tête en bas !

L’extraction des poussières n’a pas été oubliée….

Vue du dessous, on remarque que la base de la défonceuse est en plastique un peu “graineux”.

Comme à l’habitude chez Triton, la prise est au format de type “anglais”.

Mais une simple vis permet de libérer la prise EU !

La défonceuse Triton TRA001 propose 3 méthodes de réglage de la profondeur de fraisage, en fonction du degré de précision et de maîtrise requis :

• Plongée libre, pour un réglage conventionnel de la profondeur.
• Plongée remontoir, pour un réglage maîtrisé de la profondeur.
• Réglage micrométrique, pour un réglage précis de la profondeur sur toute la plage de réglage disponible.

Commençons par le mode “plongée libre”.

Celui-ci s’enclenche en enfonçant le sélecteur du mode de plongée.

On peut ainsi, de manière tout à fait traditionnelle, déplacer le bloc moteur de la défonceuse sur ses coulisses.
(Vous noterez que j’ai simulé l’opération d’une seule main… l’autre étant utilisée pour appuyer sur le déclencheur de l’appareil photo !!)  🙂

Une fois la hauteur atteinte, on verrouille simplement en abaissant la manette dédiée avec le pouce.

Le deuxième mode, appelé “plongée remontoir”, s’actionne en (r)appuyant sur le sélecteur pour lui faire reprendre sa position d’origine, affleurant avec la poignée.

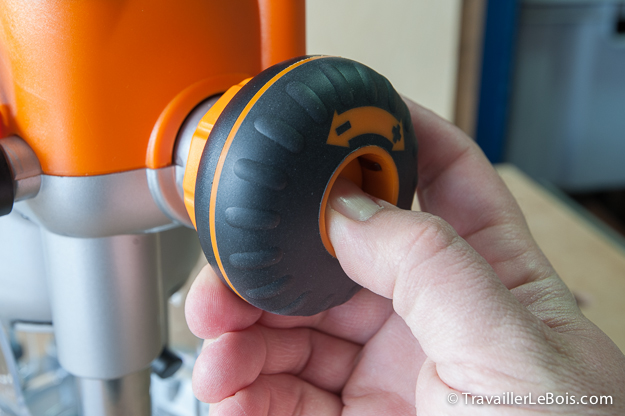

On peut alors, tout en ayant préalablement rétracter la bague d’embrayage (en orange), tourner la poignée pour élever ou abaisser la fraise.

Vue de face. J’avoue que cette opération est assez ergonomique !

Enfin, troisième méthode le réglage micrométrique qui permet, très simplement, de “fignoler” la hauteur désirée en tournant le régulateur.

En parlant d’hauteur de plongée, on peut voir ici, la spécificité des présélections réglables.

La profondeur de fraisage se règle en tournant les molettes présentes sur les tiges filetées verticales de la base de la défonceuse. Ces molettes servent donc de butée.

En Europe, la Triton TRA001 est livrée d’origine avec deux pinces de serrage : une de 12mm (à gauche) et une de 1/2″ (12,7 mm, à droite).

Pour ma part, possédant déjà pas mal de fraises en 8mm, j’ai également acquis une pince de 8mm (tout à droite, sur la photo ci-dessous).

La pince de 1/2″ me permettant surtout de disposer de fraises un peu plus grosses… ce qui n’est pas mauvais pour l’utilisation sous table.

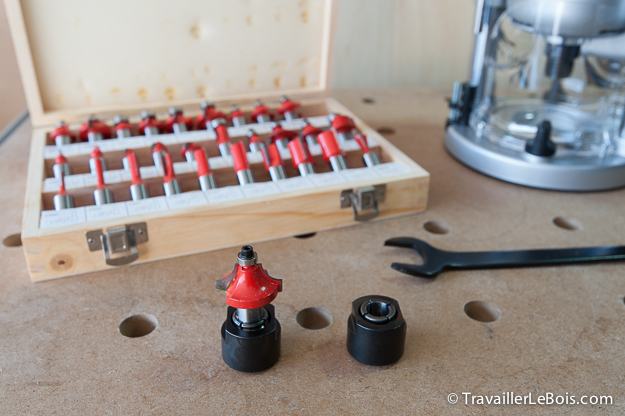

Pour info, on peut aussi utiliser un réducteur, comme ci-dessous.
Celui-ci permet, dans ce cas-ci, de monter des fraises de 8mm sur une pince de 12mm.

Le réducteur monté sur la pince :

Passons, maintenant, à l’installation d’une fraise.

La première étape consiste à remonter la butée de profondeur “à fond”.

On passe, ensuite, la défonceuse à la profondeur de fraisage maximale….

… et on verrouille la défonceuse (de préférence la tête en bas).

Une position qui n’est pas super bien pensée, je trouve, puisque le cable d’alimentation se retrouve “écrasé”..!   🙁

On place une pince de serrage (ici le modèle 1/2″).

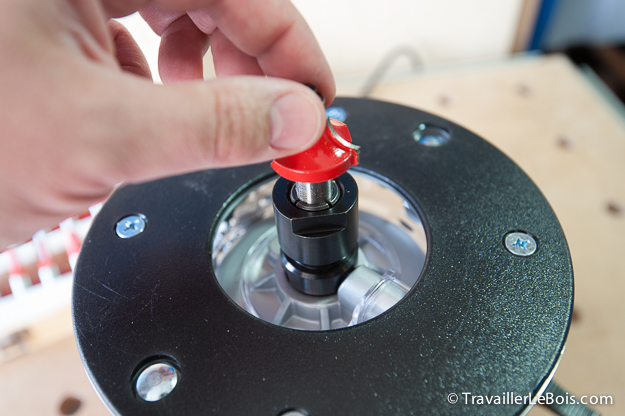

Et ensuite une fraise.

Avant de serrer la pince à l’aide de la clé fournie.

Petite spécificité que j’ai évoquée en début d’article : l’arbre est bloqué pendant cette opération.

La fraise montée :

En chipotant avec mes fraises, j’ai remarqué que celles-ci possédaient une indication de vitesse maximale. Sur celle-ci dessous, on peut lire 13.000 RPM max.

Et sur celle-ci, 24.000 RPM max.

Intéressant !
On peut donc adapter la vitesse de la défonceuse en se basant sur le tableau du manuel d’utilisation.

En guise de petit test, j’ai monté une fraise droite (de 20mm de diamètre).

La voici, dépassant de la semelle de la défonceuse.

Ce type de fraise ne possédant pas de roulement, il faut obligatoirement utiliser un guide.
L’occasion de monter la plaque de guidage et son guide parallèle.

Rien de plus facile pour monter la plaque. Aucun outil n’est nécessaire puisqu’il suffit de dévisser les deux boutons présents sur la semelle.

Cela a pour effet de faire sortir les têtes de boulons qui s’insèrent ensuite dans les perforations de la plaque.

La plaque installée :

Vient le tour du guide parallèle.

Qui coulisse très simplement sur la plaque.

Tout est en place !

Petite remarque : le système de plongée avec sa bague d’embrayage est très pratique pour régler la sortie de la fraise !

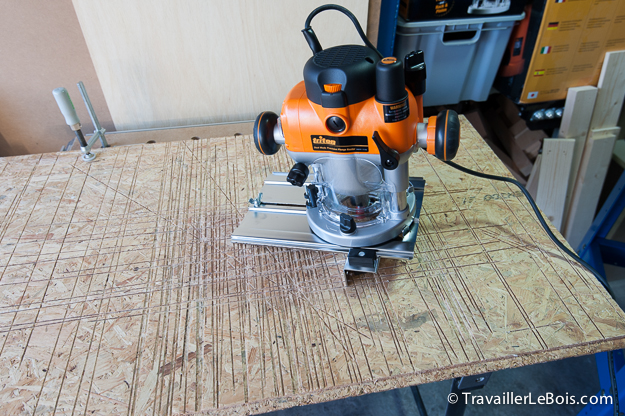

N’ayant pas de projet en cours, je décide d’usiner une planche d’OSB que j’utilise comme martyr pour les coupes à la circulaire.

Aucune difficulté, bien entendu.

Le panneau fait 20mm d’épaisseur. La fraise est vraiment à son aise !

Et voilà, plus de languette sur le chant du panneau.  🙂

Pour retirer la plaque, c’est super rapide…

A noter que cette plaque permet aussi de découper des cercles (en utilisant le système de pivot intégré).

Je ne résiste pas à comparer mes deux défonceuses…
A gauche, la Triton TRA001 de 2.400W et ses 6kg.
A droite, la Festool OF 1010 de 1.010W et ses 2,7kg.

La Triton étant fournie en “boîte carton”, j’ai utilisé la base en isomo (polystyrène) placée au fond d’un systainer afin de bien ranger la machine.

Elle peut maintenant faire partie de la famille !   😀

Voilà pour la présentation de cette machine.

Il est vrai que je ne l’ai pas vraiment utilisée pour l’instant, mais je dois dire que je suis absolument séduit par le système de poignée remontoir.
Habitué à devoir “pousser” sur ma petite Festool, je trouve le procédé de bague pivotante très pratique. Cela permet de régler précisément la profondeur de fraisage, surtout avec le réglage micrométrique.

De manière générale,

Ce que j’ai aimé :

• Le mode de plongée par poignée remontoir.
• Le réglage micrométrique de la hauteur de plongée.
• La puissance de la machine (3,5CV). Elle sera à l’aise dans toutes les situations.
• La possibilité de monter des fraises de gros diamètre.
• Le système d’ascenseur pour montage sous table.

Ce que j’ai moins aimé :

• La descente en mode “plongée libre”, un peu rude à mon goût.
• La position du câble d’alimentation une fois la machine reposant sur sa tête.

Finalement, je me rends compte que ce que j’ai moins aimé ne posera absolument aucun problème dans le cadre de mon utilisation, puisque la machine sera montée à demeure sous une table.

Bref, on est ici en présence d’une machine complète et bien pensée qui devrait satisfaire bon nombre d’utilisateurs.

Si je ne possédais pas encore de défonceuse, j’aurais probablement choisi sa petite soeur, la Triton MOF001 de 1400W qui semble d’un excellent rapport poids/puissance/prix ou encore la Triton JOF001 de 1010W qui est un peu l’équivalente de ma Festool OF 1010.
Pour ceux qui souhaitent se procurer la Triton TRA001, sachez qu’elle est (notamment) en vente sur Amazon.fr.

La suite au prochain article… avec l’installation sous la table de défonceuse Kreg !  🙂
